首页 >> 数控加工中心系列 >> 立式加工中心 >> V1100四轴/五轴加工中心

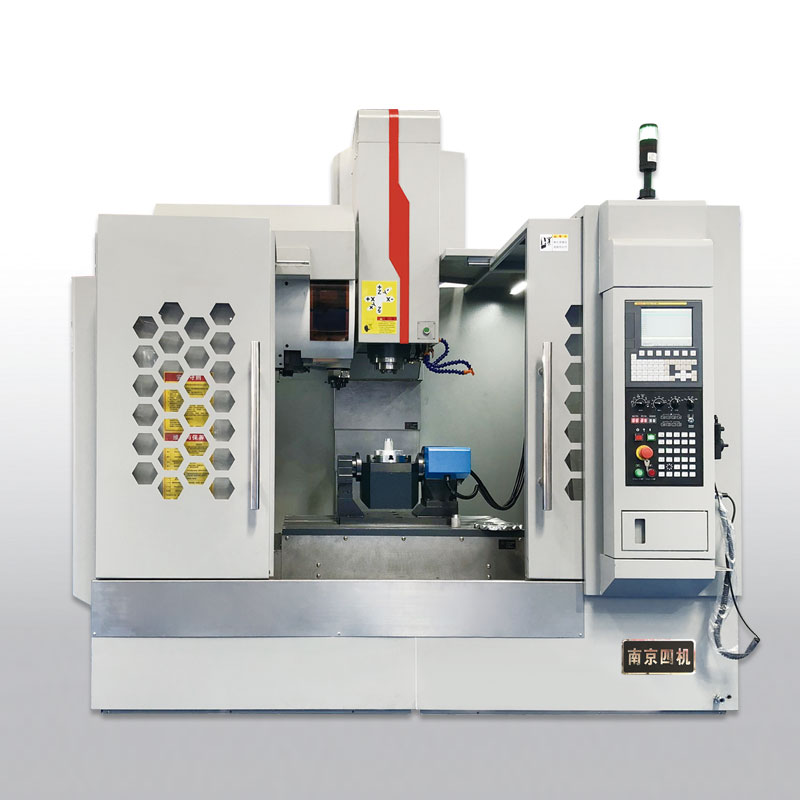

  • V1100四轴/五轴加工中心

  • V1100四轴/五轴加工中心

    标准配置：

    FANUC 0i MF 数控系统、台湾新代、24把圆盘刀库、主轴吹气、冷却系统、全密闭式护罩、自动润滑系统、工作灯、操作状态指示灯、刚性攻牙、风枪(水枪 )、MPG手轮、主轴油温冷却器

    选择配置：

    动能碰撞侦测功能(DCM)、动能量测装置、主轴中心出水、链条式输送机




    • 0.00
      0.00
商品描述

标准配置：

FANUC 0i MF 数控系统、台湾新代、24把圆盘刀库、主轴吹气、冷却系统、全密闭式护罩、自动润滑系统、工作灯、操作状态指示灯、刚性攻牙、风枪(水枪 )、MPG手轮、主轴油温冷却器

选择配置：

动能碰撞侦测功能(DCM)、动能量测装置、主轴中心出水、链条式输送机




技术参数：

主要技术参数
单位V1100
X轴行程mm1100
Y轴行程mm600
Z轴行程mm600
工作台尺寸mm1200×600
工作台大承重kg900
T型槽（槽数×宽度×间距）mm5×18×120
主轴锥孔
BT40
主轴功率KW11/15
主轴大转速rpm10000
快速移动(XY)m/min36/36/24
快速移动(Z)mm/min18000
切削进给mm/min1-8000
进给电机NM20/20/20
主轴鼻端至工作台面距离mm130-680
主轴中心至立柱导轨面距离mm650
大刀具直径（相邻/空刀）mm78/120
大刀具长度mm300
大刀具重量kg8
定位精度mm±0.0075
重复定位精度mm±0.005
机床重量kg7300
外形尺寸mm3200×2400×2800



五轴技术参数
CNCT-200CNCT-250CNCT-320
盘面直径(mm)200250320
垂直中心高(mm)180225225
垂直全高(mm)250365440
小分割单位0.001°0.001°0.001°
标准可倾斜角度-20°--110°-110°--110°-110°--110°
旋转轴分割精度151515
旋转轴重复精度4"4"4"
倾斜轴分割精度306060
每分钟大转速旋转轴rpm22.216.716.7
每分钟大转速倾斜轴rpm16.68.38.3
重量(kg)142 kg270 kg270 kg
A轴电机功率1.3KW1.5KW1.5KW
C轴电机功率1.3KW1.5KW1.5KW



五轴技术参数
CNCT-200CNCT-250CNCT-320
盘面直径(mm)200250320
垂直中心高(mm)180225225
垂直全高(mm)250365440
小分割单位0.001°0.001°0.001°
标准可倾斜角度-20°--110°-110°--110°-110°--110°
旋转轴分割精度151515
旋转轴重复精度4"4"4"
倾斜轴分割精度306060
每分钟大转速旋转轴rpm22.216.716.7
每分钟大转速倾斜轴rpm16.68.38.3
重量(kg)142 kg270 kg270 kg
A轴电机功率1.3KW1.5KW1.5KW
C轴电机功率1.3KW1.5KW1.5KW





产品中心
    公司机床在组装完成后都会进行48小时以上不间断的实际运行，然后进行各种检验，包含激光干涉仪检测和循圆检测。同时对每一台机床都有完整的品质记录，包含各种零部件的规格以及在生产过程中的详细记录，这样可以保证快速的售后服务及配件供应。
